Σφαιρικό ρουλεμάν

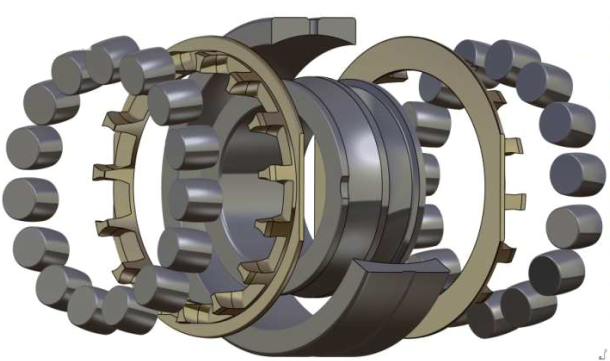

Τα σφαιρικά ρουλεμάν έχουν δύο σειρές συμμετρικών κυλίνδρων με σχήμα βαρελιού, που σχετίζονται με το επίθετο «σφαιρικό». που συνήθως κρατιέται σε ένα ορείχαλκο ή χαλύβδινο κλωβό χωρίς σταθερό μεσαίο μπλοκ.ένα κοινό σφαιρικό κιβώτιο εξωτερικού δακτυλίου και δύο αυλακώσεις εσωτερικού δακτυλίου κεκλιμένες υπό γωνία ως προς τον άξονα εδράνου.Ως εκ τούτου, τα σφαιρικά ρουλεμάν είναι αυτο-ευθυγραμμισμένα και μη ευαίσθητα στην κακή ευθυγράμμιση του σχετικού άξονα με το περίβλημα, το σημείο κέντρο της σφαίρας στο εξωτερικό raceway δακτυλίου είναι στον άξονα ρουλεμάν. τροποποιημένη επαφή γραμμής μεταξύ κυλίνδρων και εσωτερικού & εξωτερικού δακτυλίου για την επίτευξη μέγιστης χωρητικότητας φόρτωσης. κυρίως φέρουν ακτινικό φορτίο.

Δεδομένου ότι η ολίσθηση δεν μπορεί να εξαλειφθεί στις επαφές μεταξύ του κλωβού και άλλων τμημάτων εδράνων, ο ίδιος ο κλωβός είναι το πρώτο συστατικό που επηρεάζεται όταν η λίπανση καθίσταται ανεπαρκής.   Οι κύλινδροι με χαλύβδινο σφαιρικό κυλινδρικό κέλυφος, οι ορειχάλκινοι κλωβοί έχουν πολύ μεγαλύτερη αντοχή στη συγκόλληση και γι 'αυτό, ακόμη και σε δύσκολες συνθήκες, όταν η λίπανση είναι ανεπαρκής, επιτρέπουν στα ρουλεμάν να επιτυγχάνουν τη διάρκεια της σχεδίασης.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ:

Ο σχεδιασμός του σφαιρικού ρουλεμάν επιτρέπει στις σειρές κυλίνδρων στο ρουλεμάν να κινούνται με διαφορετικές ταχύτητες, επιτρέποντας έτσι στο ρουλεμάν να απορροφά υψηλά επίπεδα γραμμικής απόκλισης. Τα ρουλεμάν με σφαιρικό κύλινδρο έχουν μεγάλη ακτινική ικανότητα φόρτισης, η οποία είναι ιδιαίτερα κατάλληλη για εργασία κάτω από το βαρύ φορτίο, υψηλό φορτίο κραδασμών ή δονήσεων και φορτία με κακή ευθυγράμμιση, αλλά δεν μπορεί να αντέξει σε καθαρό αξονικό φορτίο.

ΤΥΠΟΙ:

Λόγω των απαιτήσεων των πελατών, η XKTE μπορεί να προσφέρει διαφορετικές δομές σφαιρικών ρουλεμάν, όπως δομή λαμαρίνας από χάλυβα (τύπος C), δομή ορείχαλκου στερεών κλωβών (τύπου CA / M)

CC, CA Τα έδρανα σφαιρικών κυλίνδρων είναι ειδικά έδρανα, επειδή η κατανάλωση ενέργειας των εν λόγω ρουλεμάν είναι σχετικά χαμηλή, απλώς σκληρότητα περισσότερο πλεονεκτήματα. CA, CC Τα σφαιρικά ρουλεμάν μπορούν να λειτουργούν ελεύθερα σε μηχανές υψηλής ταχύτητας, καθώς και υψηλή ακαμψία Εργασίες ακριβείας χαμηλής τριβής στο δημοφιλές, αλλά επίσης έχουν μεγάλη φέρουσα ικανότητα τόσο αγαπητή από την πλειοψηφία των χρηστών.

Τόσο η εξίσωση δυναμικής διαβάθμισης φορτίου όσο και η βαθμολογία ζωής δεν περιέχουν διαφορές όσον αφορά το σχεδιασμό του κλωβού και το υλικό (ορείχαλκος ή χάλυβας)

CC Σφαιρικά ρουλεμάν που είναι εξοπλισμένα με χαλύβδινα κλουβιά και λειτουργούν σε συνθήκες κακής λίπανσης, μπορεί να οδηγήσουν σε κόλλα και φθορά. Οι μολυσματικές ουσίες σκληρού χάλυβα που μπορεί να εμφανιστούν, καθώς και οι οδοντώσεις που μπορούν να σχηματιστούν σε διαδρόμους και κυλιόμενα στοιχεία, λειτουργούν ως θέσεις για κόπωση της επιφάνειας

τα κλουβιά από ορείχαλκο έχουν πολύ μεγαλύτερη αντοχή στη συγκόλληση και γι 'αυτό, ακόμη και σε δύσκολες συνθήκες, όταν η λίπανση είναι ανεπαρκής, επιτρέπουν στα ρουλεμάν να επιτυγχάνουν τη διάρκεια ζωής του σχεδιασμού.

Ορισμένες παραλλαγές σφαιρικών ρουλεμάν μπορεί να περιλαμβάνουν διάτρητο εξωτερικό δακτύλιο και αυλάκωμα λαδιού στο σχεδιασμό τους για να διευκολύνουν την ευκολότερη λίπανση και να επεκτείνουν περαιτέρω τη μακροζωία τους. με το επίθεμα W33 ή Η.

ΕΦΑΡΜΟΓΗ:

Τα σφαιρικά έδρανα κυλίνδρων διατίθενται με βαρέως τύπου κυλίνδρους και κλουβιά που είναι κατάλληλα για εξαιρετικά απαιτητικές σκληρές εφαρμογές όπως δονητικές οθόνες. Μεταφορικό μηχάνημα εξόρυξης και τροχαλία μεταφορέα χύμα ορυχείων. Σε αυτό το είδος επιθετικού λειτουργικού περιβάλλοντος, το σφαιρικό ρουλεμάν είναι ο μόνος τύπος που προσφέρει αποδεκτή διάρκεια ζωής. έχουν γενικά μεγαλύτερη διάρκεια ζωής από τους άλλους τύπους εδράνων.

Κύρια μοντέλα:

Σφαιρικό ρουλεμάν

Series 222 .., 223 .. 230, 231, 232, 239, 240, 241 .. CA / CC / W33
